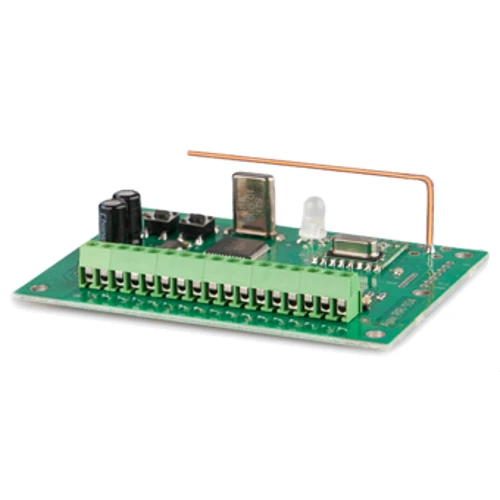

Ajax RR-104

Приемник беспроводных датчиков Ajax RR-104 предназначен для того, чтобы присоединить беспроводные датчики Ajax серии CONQUISTADOR к любой проводной охранной централи с НЗ входами. Принцип работы весьма прост: Ajax RR-104 оснащен радиоканальным приемником и НЗ транзисторными выходами. При помощи обычных проводов выходы приемника соединяются с входами централи. Таким образом НЗ выходы приемника становятся аналогом обычных проводных датчиков для входов централи. При сработке беспроводного датчика, он отправляет сигнал на приемник. Приемник принимает его, обрабатывает и размыкает соответствующий датчику выход. Централь в свою очередь воспринимает размыкание выхода приемника, как размыкания шлейфа датчика и выдает тревогу.

Основные характеристики

• Позволяет сделать проводную охранную централь беспроводной
• Принимает сигнал от беспроводных датчиков Ajax серии CONQUISTADOR
• Подключается к проводной централи при помощи НЗ контактов
• 12 транзисторных выходов: 8 охранных зон, 4 сервисных выхода
• Поддерживает до 40 беспроводных устройств, до 5-ти в каждой зоне
• Контроль беспроводных датчиков, детектирование глушения, лог событий
• Приемник с цифровым синтезатором частот и кварцевой стабилизацией, максимальное расстояние между приемником передатчиком 550 м

Беспроводной протокол

• Приемник совместим со всеми датчиками, работающими в протоколе CONQUISTADOR
• Приемник регулярно отслеживает сигналы тестирования, передаваемые на центральный блок. В случае если датчик попытаются украсть или сломать, Вы немедленно узнаете об этом
• Передаваемая информация защищена от перехвата при помощи плавающего кода
• Максимальное расстояние между датчиками и приемником составляет до 550 м(при условии прямой видимости). Столь большая дальность достигается за счет использования специального помехоустойчивого кодирования и приемника с цифровым синтезатором частот и кварцевой стабилизацией

Приемник

• Позволяет сделать любую проводную централь беспроводной
• Приемник принимает сигнал от радиоканальных датчиков, и при помощи размыкания выходов дает сигналы подключаемой проводной централи
• Приемник оснащен 12-ю транзисторными НЗ выходами (подтяжка к земле). Максимальный коммутируемый напряжение/ток 20В/0,5 A DC
• 8 выходов отвечают 8-ми охранным зонам. К каждой зоне возможно приписать 5 беспроводных устройств - датчиков, кнопок брелоков, кнопок клавиатур. В случае если приписан датчик, работающий в ИМПУЛЬСНОМ режиме – выход при тревоге размыкается на 1 с, если приписан датчик, работающий в БИСТАБИЛЬНОМ режиме - выход изменяет свое состояние в зависимости от состояния датчика. В случае если приписаны кнопки брелоков и/или клавиатур, отвечающие за постановку/снятие системы с охраны, выход будет менять свое состояние в зависимости от нажатий кнопок
• 4 выхода используется для передачи сервисных сигналов: сработка тампера датчика, отсутствие сигнала тестирования, разряд батареи, глушения радиоканала. В случае, если происходит одно из сервисных событий – сервисный выход размыкается
• Приемник отслеживает корректную работу датчиков в сети. В случае если в контрольный промежуток времени сигнал тестирования от датчика не получен, выдается тревога
• Приемник отслеживает разряд батареи датчиков. В случае, если батарея одного из датчиков разряжается – немедленно выдается тревога
• Приемник детектирует глушения радиоканала злоумышленниками. В случае включения глушилки немедленно выдается сигнал тревоги
• Для детектирования глушения используется адаптивный алгоритм, что позволяет избежать ложных срабатываний из-за естественных помех в радиоканале
• В приемнике ведутся лог сервисных и лог тревожных событий – Вы всегда сможете посмотреть, в каком конкретно датчике сработал тампер, или села батарея, какой именно датчик отправлял сигнал тревоги
• Приемник оснащен специальным режимом тестирования, который позволяет определить соотношение сигнал/шум для каждого датчика. Данный режим позволяет выбрать оптимальное место установки для датчика
• Поддерживает SMA антенны для увеличения дальности работы

Тезнические характеристики

• Количество выходов: 12
• Тип выхода: транзисторный
• Максимально коммутируемые напряжение/ток: 20В/0,5А DC
• К-во тревожных выходов: 8
• К-во сервисных выходов: 4
• Тип радиоприемника: ПЦСЧ
• Рабочая частота: 868 МГц
• Максимальная дальность между приемником и датчиками: 550 м
• Максимальное количество подключаемых устройств: 40
• Напряжение питания: 12В/ 1А DC
• Диапазон рабочих температур: -20°С ~ +50°С
• Рабочая влажность: не более 95%
• Размер платы: 83х58х25 мм

Итого

Революционное устройство. Эксклюзивная разработка не имеющая аналогов на рынке. Идеально для согласования пультовых централей с беспроводными датчиками.
