Акустическая система YAMAHA DXR8MKII

Громкая, легкая, легендарная

С момента зарождения серия DXR символизирует сочетание высокой мощности и технических инноваций, позволяющих получить удивительно громкий звук с отличным качеством и четкостью. Активные акустические громкоговорители серии DXR mkII – это обновленные модели серии с увеличенным уровнем звукового давления и большим, но еще более легким 1.75-дюймовым компрессионным ВЧ-динамиком с неодимовыми магнитами для невероятно четкого воспроизведения голоса и музыки.

Производительность – отличительное свойство нашей продукции. Серия DXR mkII дает еще более четкий звук и лучший в своем классе уровень звукового давления – до 134 дБ, – но в более компактном корпусе, отличающемся невероятной функциональностью и универсальностью, которые не может предложить ни одна другая акустическая система. Серия DXR mkII содержит четыре широкополосных модели, идеально подходящих для озвучивания залов, использования в качестве мониторов, простого усиления, монтажа на подвес и других приложений. Использование совместно с сабвуферами серии DXS еще больше повысит производительность системы, обеспечивая гибкий контроль всего спектра нижних частот. Идеальный баланс между неограниченной мощностью и инновационными технологиями излучателей — гарантия того, что акустические системы серии DXR mkII донесут всю эмоциональную силу вашего выступления каждому зрителю в зале.

Мастерство Yamaha и опыт NEXO позволили создать новую линейку моделей DXR

Наша команда снова работала в тесном сотрудничестве со специалистами из акустических систем для концертных выступлений NEXO, чей опыт и знания в сфере концертного звука помогли нам улучшить продукты в соответствии с постоянно требуемыми специалистами по звуковому. усиление. Серия DXR mkII отлично подходит для любого применения – как для стационарной установки, так и для гастролей. Она сочетает высокую мощность и новейшие функции цифрового сигнального процессора, разработанные нашей компанией, обеспечивающие надежность и превосходную четкость звучания, которая уже стала традиционной для серии DXR… но новая серия снова шагнула вперед!

Меньший вес, большая мощность

Улучшенные излучатели специальной конструкции: Все излучатели серии DXR mkII специально отобраны и адаптированы для получения оптимальных характеристик. Мощные низкочастотные излучатели отличаются очень низким уровнем искажения и четким, глубоким басом, а новые, большие, но вместе с тем гораздо более легкие компрессионные 1.75-дюймовые высокочастотные излучатели с неодимовыми магнитами характеризуются точным воспроизведением средних и высоких частот.

Рупор постоянной направленности с широким диапазоном дисперсии: Увеличенный высокочастотный излучатель установлен в рупоре постоянной направленности с раскрытием в 90° по горизонтали и 60° по вертикали, призванному снизить искажение звука, распространяющегося по диагонали, что присуще традиционным рупорам. Следовательно, расширяется зона удобного прослушивания без колебаний уровня звука. Рупор постоянной направленности с широким диапазоном дисперсии распределяет звук с более прямоугольной формой волны, охватывает зону, ограниченную 90° по горизонтали и 60° по вертикали, одновременно с краев зоны охвата отчетливо слышны все частоты.

Группа разработки в полной мере использовала самые разные цифровые технологии, как новейшие, так и традиционные, основываясь на огромном опыте Yamaha, накопленном за многие годы создания профессионального аудиооборудования. Все от деталей управления кроссовером, эквалайзером и временной коррекции излучения динамиков до настроек лимитера, функций защиты и точного динамического контроля звука тщательно проектировалось, проверялось в лабораториях и в реальных условиях, чтобы эти акустические системы могли гарантировать высокое качество при максимальном уровне звукового давления. Наряду с передовыми аналоговыми технологиями Yamaha в области обработки сигналов и акустики и цифровыми технологиями обеспечивают идеальные звуковые характеристики.

Высокоточный 48-разрядный цифровой процессор звукового сигнала

Все широкополосные модели акустических систем имеют специализированные алгоритмы кроссовера FIR-X, использующие FIR-фильтр с линейной частотно-фазовой характеристикой. FIR-X одновременно оптимизирует частотную и фазовую характеристики, корректируя излучение низкочастотных и высокочастотных динамиков. Таким образом создается максимально «мягкая» АЧХ в точке раздела с четкостью звуковой картины гораздо большей, чем у обычных кроссоверов.

Все сигналы обрабатываются высокопроизводительным 48-разрядным процессором (с 76-разрядным сумматором), что обеспечивает высокое качество звука. Во всех широкополосных моделях есть дискретные 24-разрядные АЦП и ЦАП с прекрасной характеристикой сигнал/шум и динамическим диапазоном.

Интеллектуальный динамический контроль – чистый звук при любой мощности

D-CONTOUR представляет собой интеллектуальный многополосный компрессор, благодаря которому звуковая картина отличается мощностью и стабильностью при любом уровне выходной мощности. Благодаря постоянному отслеживанию различных полос частот выходного сигнала и определению оптимальных параметров эквалайзера для каждой из них даже на максимальном уровне выходной мощности сохраняется прекрасная четкость и музыкальность. В серии DXR mkII функция D-CONTOUR отвечает за подробную обработку звука, имея две разные настройки: FOH/MAIN или MONITOR. В режиме FOH/MAIN усиливаются низкие частоты, компенсируется их недостаток, обычно встречающийся в случае использования акустических систем на подвесе или на стояке. В режиме MONITOR акустические системы оптимизированы для сценической работы; Начинает действовать интеллектуальный механизм ослабления нижних частот, которые обычно добавляются через отражение от пола, выравнивает частотный спектр и позволяет добиться потрясающей четкости мониторного звука. Оба режима доведены до совершенства бесчисленными тестами на прослушивание, которые проводились опытными инженерами-акустиками, поэтому динамический многополосный компрессор обеспечивает целостную звуковую картину с минимумом искажений при любом уровне выходной мощности.

Различные функции защиты DSP, позволяющие увеличить выходную мощность.

В обычной системе, в которой есть пассивные акустические системы, усилители мощности и сигнальные процессоры, попытка определить оптимальные параметры каждого компонента может быть трудной задачей. Одним из преимуществ активных акустических систем является то, что соединение излучателей и усилителей сигнала можно оптимизировать идеально. В процессе разработки серий DZR, DXR mkII, DBR и DXS мы испытывали и измеряли надежность каждого излучателя и общей выходной мощности усилителя во время многочисленных тестов на прослушивание как в помещениях, так и вне. В результате тестов мы определили оптимальную точку срабатывания лимитера для каждой модели, управляемой цифровым сигнальным процессором.

В дополнение к оптимизации работы лимитера, эти акустические системы имеют много технологий защиты, которые применены в наших усилителях мощности серии TXn высшего класса. Процессор и мощный цифровой процессор следят за работой блока питания, усилителей мощности, излучателей и сигналов на входе, полноценно защищая каждый компонент. В результате чего акустические системы полностью реализуют свой потенциал, одновременно гарантируется надежность их работы в строжайших условиях.

Выключается белый светодиодный индикатор на передней панели: Каждая модель широкополосных акустических систем и систем DXS имеет белый светодиодный индикатор за решеткой на передней панели, который активен при подаче питания и изменяет яркость в зависимости от работы лимитера.

Эффективные усилители класса D мощность 1100 Вт

Принципиально новые, компактные и мощные модули усилителя DXR mkII: Все акустические системы серии DXR mkII оборудованы высокоэффективными усилителями класса D, специально разработанными для работы с высокочастотными и низкочастотными D. Эти высокопроизводительные усилители обеспечивают наибольший уровень выходной мощности в своем классе – 1100 Вт, а также чрезвычайный уровень звукового давления до 134 дБ. Акустические системы также отличаются очень быстрой атакой сигнала и прекрасной переходной характеристикой, что вносит немалый вклад в их невероятно качественное звучание.

Универсальный блок питания с переключением режимов В серии DXR mkII используется энергоэффективный блок питания с переключением режимов. Кроме того, этот блок питания можно использовать в любой точке мира, поскольку работает в сетях с разным напряжением.

Встроенный интеллектуальный трехканальный микшер

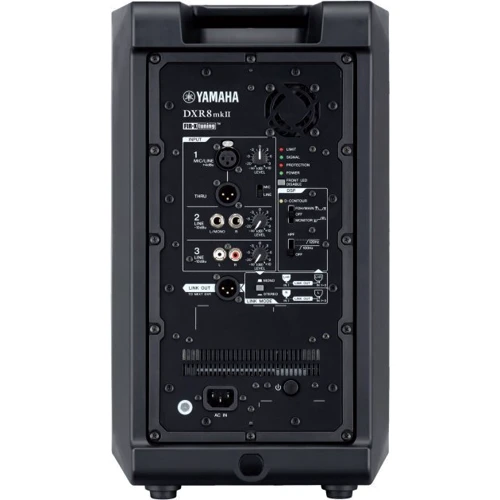

В серии DXR mkII имеется гибкий микшер с возможностями подключения различных источников звука, что позволяет использовать акустические системы для звукоусиления вокала и инструмента. Гибкий набор разъемов (IN/OUT) позволяет создать с помощью DXR mkII полноценную звукоусилительную систему или гибко интегрировать ее с акустическими системами, состоящими из моделей серий DZR или DXS.

Гибкая возможность работы с сигналами микрофонного и линейного уровня: Встроенный микшер DXR mkII может работать с тремя входными сигналами одновременно. Способность работы с сигналами микрофонного и линейного уровня позволяет подключать различные источники, от микрофонов до линейных инструментов, а также портативные аудиоустройства. В положении MIC автоматически срабатывает фильтр высоких частот, устраняет нежелательные басы.

Гибко управляемый фильтр низких частот На всех акустических системах серии DXR mkII имеется гибкий фильтр низких частот, предназначенный для работы вместе сабвуферами серии DXS. Есть возможность выбора частоты среза 100 или 120 Гц в зависимости от того, какой сабвуфер используется вместе с DXR mkII. В сабвуферах серии DXS настройки фильтра низких частот могут гибко изменяться, что позволяет найти оптимальный баланс фильтров низких и высоких частот.

Функция интеллектуального микширования/сквозного подключения: Каждый канал имеет индивидуальную регулировку громкости, позволяя микшировать три раздельных источника звука. Разъем THRU передает входной сигнал с первого канала (Channel 1), а LINK OUT отправляет смикшированный сигнал на все каналы; такая схема идеальна для сквозного подключения или передачи сигнала в другую точку. Разъем LINK OUT очень полезен для создания компактной системы SR в паре с другой акустической системой DXR, а режим LINK MODE позволяет оперативно переключаться между конфигурациями стерео и двойное моно.

Надежные и компактные корпуса из полимерного материала

Корпуса моделей серии DXR mkII производятся из прочного нерезонового АБС-пластика и призваны гасить вибрации, вызываемые высоким уровнем выходной мощности. Таким образом, снижается уровень искажений и достигается высокое качество звука. Корпуса, проверенные в условиях реальной эксплуатации, имеют прочную закрывающую излучатели стальную решетку и эргономичные алюминиевые ручки для переноски, благодаря которым намного повышается надежность и портативность систем.

Симметричная конструкция корпуса, позволяющая использовать его в мониторном комплексе «зеркального» вида

Конструкция корпуса моделей DXR15mkII и DXR12mkII позволяет располагать их зеркально друг к другу, создавая симметричное и более широкое звуковое поле, удобное для исполнителя. Использование в качестве мониторов на сцене в любом из вариантов — с балансной конфигурацией «двойное моно» или в качестве стереомониторинга — позволит расширить ваши возможности на сцене.

Возможность установки на штангу под углом в двух вариантах

В зависимости от площадки звуковая картина может пострадать от низких потолков или других факторов, не дающих создать четкий, сбалансированный микс и изрядно мешающих зрительскому восприятию. Крепления для монтажа на стойку моделей DXR mkII имеют два варианта установки – под углом 0° и 7°, позволяя направить акустическую энергию в сторону от отражающих поверхностей и по направлению к аудитории.

Крепление для стандартных рифм-болтов и дополнительные U-образные скобы

Акустические системы серии DXR mkII имеют крепеж для подвесного монтажа с использованием стандартных рифм-болтов*. Если требуется большая универсальность, дополнительные U-образные кронштейны позволяют быстро устанавливать системы в горизонтальных и вертикальных конфигурациях.
