Бустерный усилитель мощности Bosch LBB1938/30 (480 Вт)

LBB 1938/30 представляет собой усилитель мощностью 480 Вт в корпусе высотой 3U 19" для установки в стойку или настольного использования в системе звукоусиления Plena Voice Alarm System. Светодиодные индикаторы на передней панели сигнализируют о состоянии усилителя: мощности, уровне выходного аудиосигнала и о функциях контроля. Это высокопроизводительное устройство удовлетворяет самым широким требованиям, предъявляемым к системам оповещения, и имеет необычайно низкую цену.

• Надежность

  Усилитель имеет защиту от перегрузки и короткого замыкания. Вентилятор с контролем температуры гарантирует высокую надежность при высокой выходной мощности и тихую работу при низкой выходной мощности. Схема защиты от перегрева отключает силовой каскад и активирует светодиодный индикатор на передней панели, если внутренняя температура достигает критического уровня вследствие плохой вентиляции или перегрузки.

  Устройство может работать как от сети, так и от резервной батареи на 24 В, при этом переключение между режимами питания происходит автоматически. При использовании для аварийного и эвакуационного оповещения осуществляется контроль следующих функций: наличие питания от сети, наличие батарей, наличие контрольного сигнала, работа усилителя. Индикаторы на передней панели сигнализируют о состоянии контролируемых функций. Индикатор контрольного сигнала и состояния батарей можно выключить при использовании системы в общих целях оповещения. Для каждой контролируемой функции имеются отказоустойчивые реле (с нормальным током). Эти реле всегда активны, независимо от положения переключателей на задней панели.

• Вход

  В модели системе имеются два симметричных входа с контролем приоритета, каждый из которых имеет проходной вход. Это облегчает подключение удаленных систем, требующих контроля приоритета. В модели также реализован дополнительный линейный вход на 100 В для подключения усилителя к линии громкоговорителя 100 В для повышения выходной мощности в удаленных местах расположения.

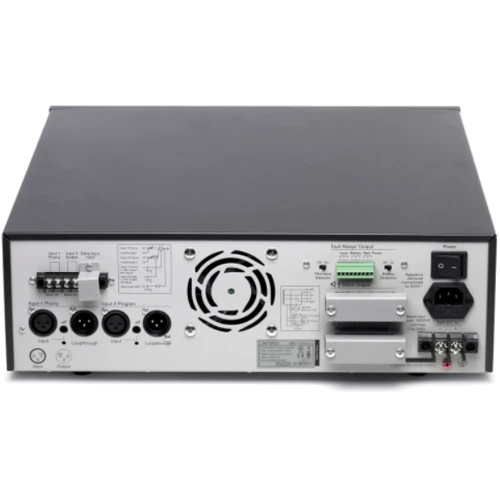

  Элементы регулировки усиления и уровня громкости расположены на задней панели устройства, что позволяет избежать случайной смены настроек. Выходной уровень отображается на измерительном приборе в виде планки светодиодов.

• Выход

  В усилителе встроены выходы на 70 В и 100 В для акустических систем постоянного напряжения и выход с низким сопротивлением для динамиков с нагрузкой 8 Ом.

  Модель LBB 1938/20 BOSCH имеет два отдельных выхода по 100 В с контролем приоритета для зон, в которых извещения поступают только через приоритетный вход, и для зон, извещения в которых через приоритетный вход не поступают.

• Особенности:

• Усилитель мощности на 480 Вт в компактном корпусе.

• Выходы на 70 В / 100 В и 8 Ом.

• Двойные входы с переключением по приоритету.

• Вход на 100 В для работы в качестве ведомого модуля на линии динамика 100 В.

• Динамическая система нагнетательной вентиляции с контролем температуры.

• Мониторинг питания от сети, от батареи и контрольного сигнала.

• Сертификация TÜV в соответствии с IEC 60849.

• Характеристики:

• питание от сети:

• напряжение - 230/115 В перем. тока, ±15%, 50/60 Гц;

• пусковой ток - 19 A;

• максимальная потребляемая мощность - 2200 ВА;

• источник питания от батареи:

• напряжение - 24 В пост. тока, +20%/-10%;

• макс. ток - 30 A;

• рабочие характеристики:

• выходная мощность (rms/макс.) - 480 Вт/720 Вт;

• понижение мощности на резервном питании - -1 дБ;

• частотная характеристика - от 50 Гц до 20 кГц (+1 / -3 дБ при -10 дБ при номинальной мощности);

• искажения - 1% при номинальной выходной мощности, 1 кГц;

• сигнал/Шум (фикс. при макс. уровне громкости) - >90 дБ;

• линейные входы - 2 x;

• соединитель - 3-контактный XLR, симметричный;

• чувствительность - 1 В;

• сопротивление - 20 кОм;

• коэффициент ослабления синфазного сигнала - >25 дБ (50 Гц - 20 кГц);

• усиление - 40 дБ;

• вход - 100 В;

• соединитель - зажимной, несимметричный;

• чувствительность - 100 В;

• сопротивление - 330 кОм;

• линейный проходной выход - 2 x;

• соединитель - 3-контактный XLR;

• номинальный уровень - 1 В;

• сопротивление - прямое подключение к линейному входу;

• выходы громкоговорителя - 3 x;

• соединитель - зажимной, плавающий;

• прямой выход - 100 В, 70 В, 8 Ом;

• только приоритет (от входа 1) - 100 В или 70 В, выбор изнутри;

• только музыка (неприоритетный) - 100 В или 70 В, выбор изнутри;

• энергопотребление:

• работа от сети;

• макс. мощность - 990 Вт; -3 дБ - 715 Вт; -6 дБ - 510 Вт;

• контрольный сигнал* - 110 Вт;

• неактивный - 25 Вт;

• работа от источника - 24 В пост. тока:

• макс. мощност - 32 A (770 Вт); -3 дБ - 26 A (625 Вт); -6 дБ - 18 A (430 Вт);

• контрольный сигнал* - 3,8 A (91 Вт);

• неактивный - 0,7 A (17 Вт);

• механические характеристики:

• размеры (В x Ш x Д) - 145 x 430 x 370 мм (ширина 19 ", высота 3U, с ножками);

• вес - приблиз. 25 кг;

• установка - автономная, в стойку 19";

• цвет - темно-серый;

• условия эксплуатации:

• рабочая температура - от -10 ºC до +55 ºC;

• температура хранения - от -40 ºC до +70 ºC;

• относительная влажность - 95%.
