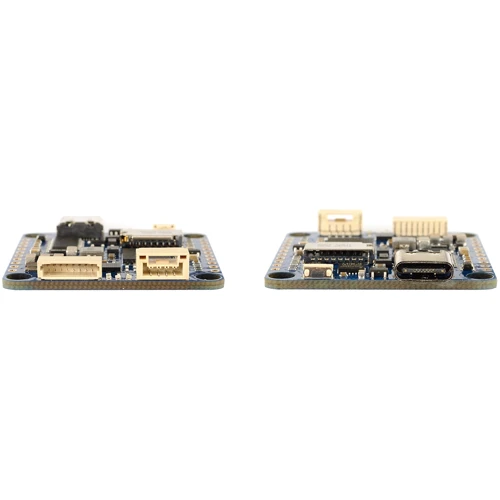

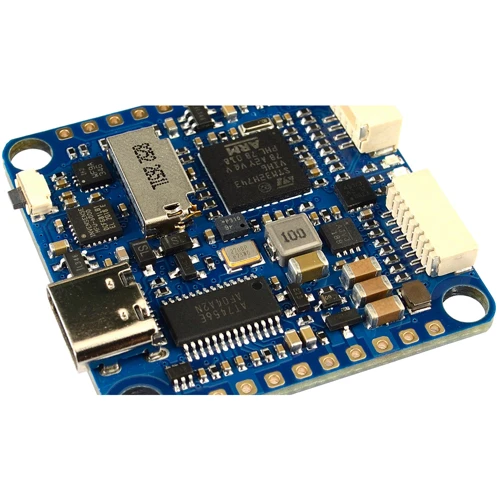

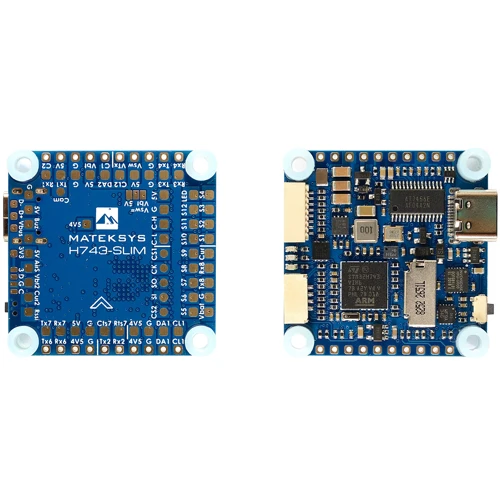

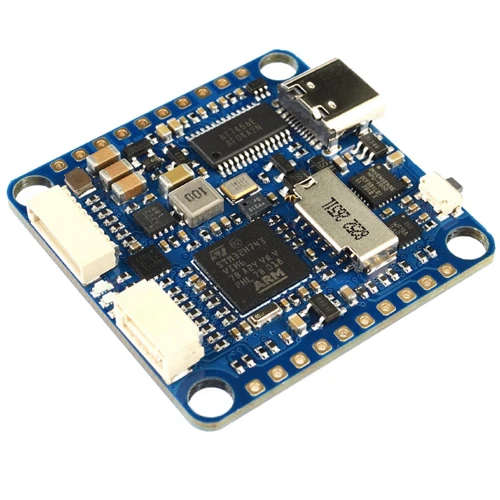

Полетный контроллер (FC) MATEKSYS H743-SLIM-V3 (H743-SLIM-V3/HP0024.0075-V3)
Производитель В ассортименте представлены товары от разных производителей и торговых марок. | MATEKSYS |
Тип гаджета | Запчасти |
Описание товара
Полетный контроллер Matek H743-SLIM оснащен сверхбыстрым современным процессором H7, работающим на частоте 480MHz и оперативной памятью 1Mb! При весе 7 грамм и размере 36 х 36мм, имеет на плате встроенный точный барометр Infineon DPS310, два гироскопа, слот MicroSD для записи логов, 7 UART портов с возможностью подключения FPV DJI системы. Также имеется порт CAN BUS для поддержки подключения будущих специальных периферийных устройств. H743-SLIM отличается большей предназначенностью для квадрокоптеров, так как отсутствует плата PDB, ряд регуляторов напряжения BEC и т.д., хотя и может использоваться для сборки многих радиомоделей, в том числе крыльев. С прошивками ArduPilot, BetaFlight и поддерживает iNAV. На контроллере в качестве второго гироскопа используется ICM42605.
Технические характеристики:
- Процессор: STM32H743VIT6, 480MHz, 1Mb ОЗУ, память 2Mb
- Акселерометр/гироскоп: MPU6000 (SPI1) и ICM42605 (SPI4)
- Барометр: Infineon DPS310 (I2C2)
- OSD: AT7456E (SPI2)
- Blackbox: слот для карт MicroSD (SDIO)
- UART порты: 7 (1,2,3,4,6,7,8) со встроенной инверсией
- OSD DJI FPV поддерживается любым запасным UART
- PWM выходы: 13 (включая светодиодную площадку)
- I2C порты: 2
- CAN порт: 1
- Выход SPI3 breakout: 1
- 3 x светодиоды FC STATUS (синий, красный) и индикатор 3.3V BEC (красный)
- ADC (АЦП): VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2
- Интерфейс: USB Type-C
- Разъем JST-SH1.0_8pin: Vbat/G/Curr/Rx8/S1/S2/S3/S4
- Разъем JST-GH1.25_4pin: 5V / CAN-H / CAN-L / G
- Переключаемые входы для использования двух камер
- Переключатель ON/OFF питания 5V/Vbat с фильтром
- Входное напряжение: 6 ~ 36V (2 ~ 8S LiPo)
- BEC: 5V 2V (макс. 3A)
- LDO: 3.3V/макс. 200mA
- ADC Vbat2 поддерживает максимум. 69V (делитель напряжения: 1K: 20K)
- Статическая мощность: 200mA при 5V с Betaflight, 150mA при 5V с ArduPilot
- Прошивка ArduPilot (ChiBiOS): MATEKH743
- Прошивка BetaFlight: MATEKH743
- Прошивка INAV: MATEKH743 (поддерживается с версией 3.0.1)
- Монтаж: 30.5 x 30.5 мм, Φ4мм с втулками Φ3мм
- Размеры: 36 x 36 x 5мм
- Вес: 7г
Комплектация:
- Контроллер полета Matek H743-SLIM
- Силиконовые проставки от M4 до M3 – 6 шт.
- Кабель JST SH-4P – GH-4P для порта CAN, 20см
- Кабель JST-SH1.0 8pin, 5см
- Разъем JST-SH1.0 8pin – 2 шт
Характеристики Полетный контроллер (FC) MATEKSYS H743-SLIM-V3 (H743-SLIM-V3/HP0024.0075-V3)
Производитель В ассортименте представлены товары от разных производителей и торговых марок. | MATEKSYS |
Тип гаджета | Запчасти |
Габариты | 36x36x5 мм |
Вес | 7 г |
Рассрочка Мы предоставляем рассрочку на 4, 6, 8 и 15 месяцев. Также можете приобрести товар в кредит. В этом пункте будут отображаться модели, доступные для оплаты на условиях рассрочки или кредита. | Кредит, 4 месяца, 6 месяцев, 8 месяцев, 15 месяцев, 25 месяцев, 20 месяцев, 36 месяцев |
Назначение | Для квадрокоптеров |
