Уличная IP-видеокамера CnM Secure IPW-1.3M-40V-poe (000003736)

Уличная IP-камера CnM Secure IPW-1.3M-40V-poe - цифровое многофункциональное устройство предназначенное для построения систем охранного видеонаблюдения. Камера работает следующим образом: после обработки потока света матрицей, сигнал поступает на процессор, процессор обрабатывает сигнал, оцифровывает его и уже оцифрованный сигнал передается в сеть, откуда может транслироваться на сервер, ПК, мобильное устройство, регистратор. При обработке процессором изображение, как правило, сжимается при помощи одного из алгоритмов компрессии. Данная камера поддерживает форматы компрессии: MPEG-4, H.264, JPEG. Камера поддерживает работу с сетевыми (NVR) и гибридными (HVR) видеорегистраторами. IP-камеры, в том числе и данная модель, позволяют снимать видео в высоких разрешениях с улучшенной детализацией изображения.

Матрица Aptina AR0130

• Цветная матрица размером 1/3” с прогрессивной разверткой
• Разрешение 1,3 Мп, количество эффективных пикселей 1280х960
• Фактический размер матрицы – 1412х1028 пикселя, данные от избыточных пикселей используются в процессе коррекции шумов, уровня черного цвета в изображении, при дополнительной обработке изображения микропроцессором
• Размер одного пикселя – 3,75 мкм. Столь малый размер простейшего физического элемента матрицы позволяет значительно улучшить четкость изображения
• Технология сдвигаемого затвора позволяет упростить схемотехническое решение сенсора. Более простое решение в свою очередь обеспечивает уменьшение вносимых помех и шумов
• Реализованная функция автоматического контроля экспозиции (AEC) позволяет контролировать количество света, попадающего на матрицу, для максимально корректного отображения снимаемой зоны в кадре
• Матрица обеспечивает первичное усиление сигнала в условиях низкой освещенности при съемке в разрешенияхVGA и HD
• Функция коррекции битых пикселей позволяет рассчитать значение яркости, цветности, экспонированности необработанного пикселя, в случае его появления, на основе данных от соседних с ним пикселей светочувствительной матрицы
• Возможность обработки 60 HD-кадров в секунду
• Сенсором реализуется автоподстройка количества черного цвета в изображении
• Поддержка 2x2 биннинга – объединения 4-х пикселей в один так называемый супрепиксель. Это позволяеть в 2 раза улучшить отношение сигнал-шум и дважды увеличить частоту кадров
• Матрица способна работать в условиях как низких, так и высоких температур: температурный режим от –30°C до + 70° C

Процессор Texas Instruments DM365

• Мультимедийный сигнальный процессор, специализированный для работы с цифровым видеосигналом.
• Построен на базе технологии ARM9, широко использующей энергосберегающие решения
• Тактовая частота процессора – до 300 МГц.
• Обработка сигнала видео разрешением до 1,3 Мп.
• Состоит из 3 основных логических узлов: процессорного ядра, аппаратного ускорителя и многофункционального видеопорта
• Аппаратный ускоритель используется для кодирования и декодирования потока видео в различные форматы – MJPEG, MPEG4, H.264.
• Видеопорт предназначен для приема и обработки изображения и его дальнейший вывод на различные устройства отображения.
• Возможность параллельного запуска нескольких алгоритмов обработки позволяет одновременно кодировать видео в разных форматах.
• Видеопорт процессора способен автономно выполнять задачи по обработке изображения, что позволяет разгрузить ЦП для решения других задач, при этом нет необходимости в использовании дополнительных сторонних компонентов.
• В модуле ISIF, являющемся частью процессора, осуществляется поканальное усиление цветов (красный, зеленый, синий), фильтруются шумы, детектируются битые пиксели, происходит усиление контраста контуров изображения.
• Процессор оборудован модулем сбора статистики, который используется для автоматического контроля баланса белого, установки автоэкспозиции по заданным участкам, коррекции изображения.
• DM365 оборудован встроенным Ethernet-контроллером и аудиокодеком, что в итоге позволяет удешевить камеру, так как отсутствует необходимость приобретать данные компоненты отдельно.

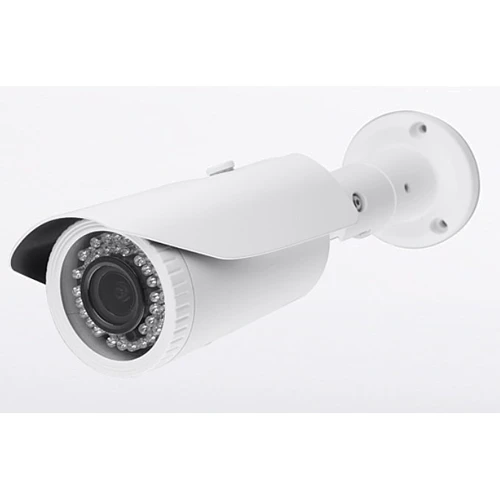

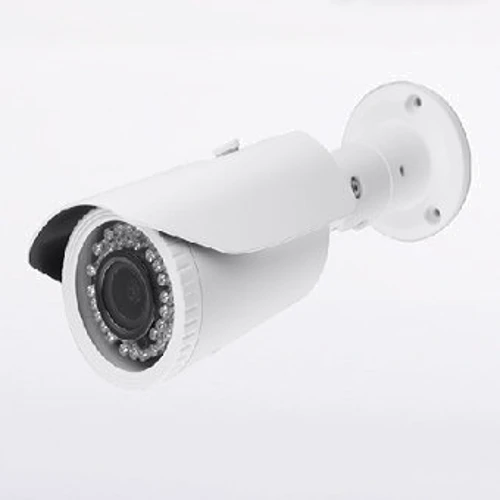

Камера IPW-1.3M-40V-poe

• Оснащена матрицей 1/4" Omnivision 1 Megapixel CMOS Sensor, которая позволяет фиксировать распознаваемое изображение при ситуациях с малой освещенностью
• В камере установлен процессор TI DaVinci DSP DM365, поддерживающий основной поток записи которого 25 к/с при разрешении 720р

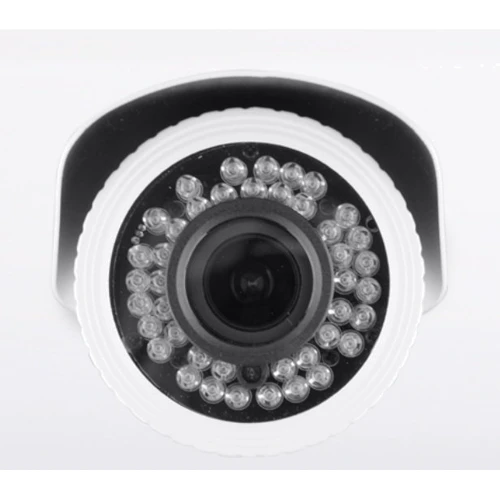

• Камера оснащена 42-мя ИК-светодиодами диаметром 5 мм каждый, которые обеспечивают качественную видеосъемку происходящего в темное время суток; дальность ИК-подсветки 40 м
• Камера оборудована варифокальным объективом с регулируемым фокусным расстоянием 2,8-12 мм. Данный диапазон фокусных расстояний позволяет настроить угол обзора в максимальном соответствии стоящим при внедрении системы видеонаблюдения задачам. При изменении требований к углу обозрения в процессе эксплуатации, фокусное расстояние легко может быть изменено

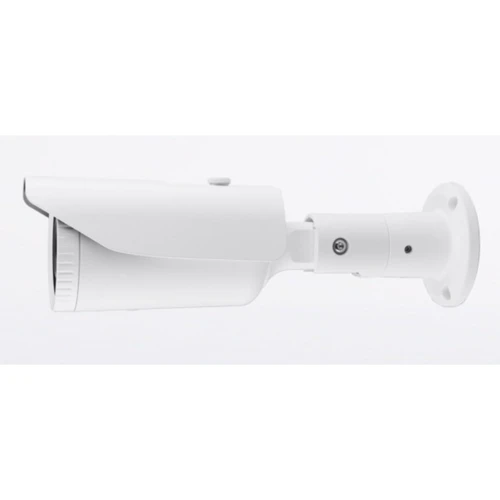

• Камера выполена в металлическом корпусе со степенью защиты IP66
• Камера имеет удобно структурированный графический интерфейс. Доступ к графическому интерфейсу осуществляется через web-браузер и защищен паролем, что позволит избежать несанкционированного доступа к настройкам и управлению камерой

Web-интерфейс камеры:

• Универсальный удобно структурированный интерфейс позволяет настраивать все необходимые функции обработки изображения: шумоподавление, масштабирование, частоту кадров, экспозицию, усиление и многое другое
• Позволяет производить настройки цветности камеры, что позволяет пользователю настроить максимально точную цветопередачу картинки
• Позволяет управлять яркостью и контрастностью обрабатываемого видеосигнала
• Предоставляет возможность менять IP-адрес камеры
• Представляет пользователю удобный инструмент для настройки потоков видеосигналов, это даст пользователю варьировать между качеством и скоростью поступающей видеоинформации
• Интерфейс предоставляет возможность управлять скоростью передачи видеоданных, форматами компрессии и качеством видеосигнала
• Открывать или закрывать доступ для других пользователей методом создания новых или удаления старых аккаунтов
