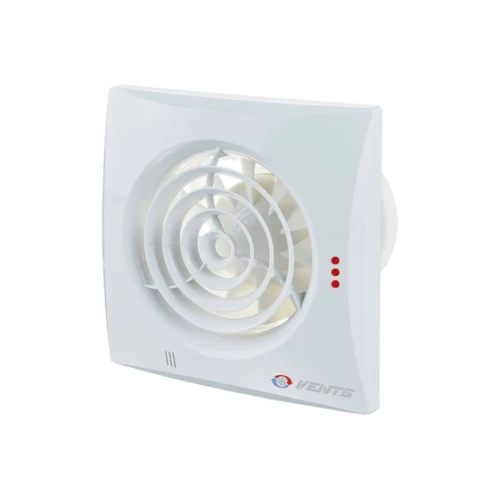

Вытяжной вентилятор Vents 150 Квайт Экстра ТН

ПРИМЕНЕНИЕ

• Инновационные вытяжные вентиляторы в стильном дизайне с новым уровнем комфорта для санузлов душевых, кухонь и других бытовых помещений.

• Максимальный расход воздуха в сочетании с низким уровнем шума гарантирует идеальный микроклимат.

• Для монтажа в вентиляционные шахты или соединения с воздухопроводами Ø 100, 125, 150 мм.

  КОНСТРУКЦИЯ

• Корпус и крыльчатка выполнены из высококачественного и прочного пластика, устойчивого к ультрафиолету.

• Специальная аэродинамическая форма крыльчатки смешанного типа обеспечивает большой расход воздуха и низкий уровень шума.

• Укороченный патрубок позволяет установить вентилятор в вентиляционную шахту или присоединить к воздуховоду Ø 100, 125, 150 мм.

• Вентилятор оборудован обратным клапаном специальной конструкции для предотвращения обратного потока воздуха и возможных теплопотерь при неработающем вентиляторе.

• Выходной патрубок вентилятора оснащен специальными выпрямителями потока воздуха, которые снижают турбулентность, увеличивают напор воздуха и способствуют уменьшению уровня шума.

• Высокий уровень защиты от воды делает вентилятор идеальным решением для вентиляции ванной комнаты. Электронные компоненты вентилятора закрываются специальными герметичными крышками. Вентиляторы ВЕНТС 150 Квайт и ВЕНТС 150 Квайт Экстра дополнительно оснащены специальной вібропоглинаючою прокладкой по контуру для снижения вибрации.

  ДВИГАТЕЛЬ

• Надежный двигатель на шариковых подшипниках с минимальным энергопотреблением до 7,5 Вт.

• Двигатель установлен на резиновых вібропоглинальних вставках для устранения вибраций двигателя и обеспечения бесшумной работы вентилятора.

• Двигатель оборудован защитой от перегрева.

• Подшипники не требуют технического обслуживания и содержат достаточное количество смазки для всего срока службы двигателя (более 40 000 часов беспрерывной работы).

• Модель ВЕНТС 150 Квайт оборудована двухскоростным двигателем. Модель ВЕНТС 150 Квайт Экстра имеет двухскоростной двигатель с повышенной производительностью.

  РЕЖИМЫ РАБОТЫ ВЕНТИЛЯТОРА 150 КВАЙТ И 150 КВАЙТ ЭКСТРА

  Выбор режима работы для вентиляторов ВЕНТС 150 Квайт / ВЕНТС 150 Квайт Экстра для модификаций Т, ТН, ВТ, ВТН, ТР осуществляется установкой переключателя.

  Режим 1 (односкоростной режим)

  По умолчанию вентилятор выключен. При срабатывании датчиков или выключателя вентилятор начинает работать на 1-й скорости.

  Режим 2 (односкоростной режим)

  По умолчанию вентилятор выключен. При срабатывании датчиков или выключателя вентилятор начинает работать на 2-й скорости.

  Режим 3 (двухскоростной режим)

  По умолчанию вентилятор постоянно работает на 1-й скорости. При срабатывании датчиков или выключателя вентилятор переключается на 2-ю скорость.

  Режим 4 (двухскоростной режим)

  По умолчанию вентилятор выключен. При срабатывании выключателя вентилятор начинает работать на 1-й скорости, при срабатывании датчика влажности вентилятор переключается на 2-ю скорость.

  Режим 5 (двухскоростной режим)

  По умолчанию вентилятор выключен. При срабатывании выключателя или датчика влажности вентилятор начинает работать на 1-й скорости. Если во время работы на 1-й скорости сработал выключатель или датчик влажности, тогда вентилятор переключается на 2-ю скорость.

  УПРАВЛЕНИЕ

  ** Ручное:

• при помощи комнатного выключателя освещения. Выключатель не входит в комплект поставки;

• с помощью встроенного шнуркового выключателя «В». При потолочном монтаже вентилятора опция не используется.

• Регулировка скорости может осуществляться с помощью тиристорного регулятора или переключателя скоростей П2-1-300 (только для вентиляторов ВЕНТС 150 Квайт и ВЕНТС 150 Квайт Экстра), см. Электрические аксессуары.

  ** Автоматическое:

• при помощи электронного блока управления БУ-1-60 (см. «Электрические аксессуары»). Блок управления поставляется отдельно;

• при помощи таймера «Т» (встроенный регулируемый таймер задержки выключения позволяет вентиляторові работать в промежутке времени от 2 до 30 минут после его остановки выключателем);

• при помощи датчика влажности и таймера «ТН» (если влажность в помещении превысит установленное на датчике значение 60-90 %, тогда вентилятор автоматически увімкниться и продолжит работу до тех пор, пока влажность не придет в норму; далее вентилятор отрабатывает время, установленное на таймере и выключается).

• с помощью датчика движения и таймера «ТР» (если датчик обнаружит движение в зоне своего действия, то вентилятор автоматически включится и продолжит работу по таймеру от 2 до 30 минут, зона действия датчика – до 4 метров, угол обзора до 100°).

  МОНТАЖНЫЕ ОСОБЕННОСТИ

• Вентилятор устанавливается непосредственно в проем вентиляционной шахты.

• Крепится к стене с помощью шурупов.

• Может использоваться для потолочного монтажа.

• При удаленном размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
